   Łańcuchy rolkowe 7



wg PN-77/M-84168, DIN 8188, ISO-R606

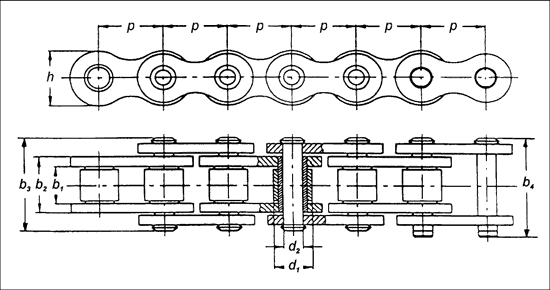

Łańcuchy rolkowe

ISO
Nr		 p d1
max		 d2
max		 b1
max		 b2
max		 b3
max		 b4
max		 h
max		 F
min.		 Q
   mm mm mm mm mm mm mm mm kN kg/m
1 2 3 4 5 6 7 8 9 10 11
10 AH 15,875 10,16 5,08 9,53 13,84 22,00 26,00 15,10 30,00 1,00
12 AH 19,05 11,91 5,94 12,70 19,43 29,10 31,50 18,08 40,00 1,80
16 AH 25,40 15,88 7,92 15,88 24,28 35,90 38,90 24,13 70,00 3,11
20 AH 31,75 19,05 9,53 19,05 29,10 43,00 45,90 30,18 95,00 4,58
24 AH 38,10 22,23 11,10 25,40 37,18 53,50 57,20 36,20 135,00 6,53
28 AH 44,45 25,40 12,70 45,40 38,86 57,20 61,90 42,24 175,00 8,27
32 AH 50,80 28,58 14,27 31,75 46,88 67,10 72,10 48,25 235,00 10,98


F - obciążenie zrywające (min.)
Q - ciężar 1 mb łańcucha
W serii wzmocnionej produkowane są również łańcuchy odmiany "A" dwu i trzyrzędowe.
