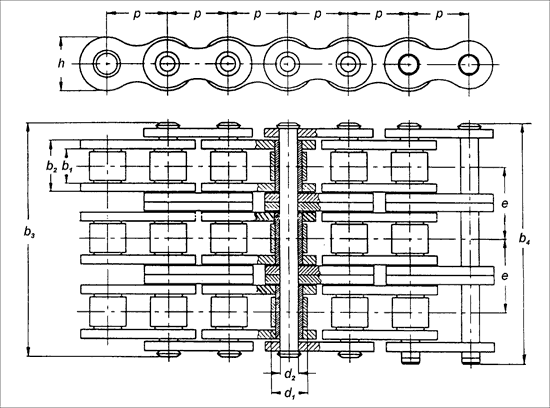

Łańcuchy rolkowe 3
|
|
wg PN-77/M-84168, DIN 8187, ISO-R606
ISO
Nr |
p |
d1
max |
d2
max |
b1
max |
b2
max |
b3
max |
b4
max |
e |
F
min. |
Q |
| |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN |
kg/m |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
| 05 B3 |
8,00 |
5,00 |
2,31 |
3,00 |
4,77 |
19,90 |
23,00 |
5,64 |
11,10 |
0,50 |
| 06 B3 |
9,525 |
6,35 |
3,28 |
5,72 |
8,53 |
34,00 |
37,30 |
10,24 |
25,00 |
1,20 |
| 08 B3 |
12,70 |
8,51 |
4,45 |
7,75 |
11,30 |
45,00 |
48,80 |
13,92 |
47,50 |
2,00 |
| 10 B3 |
15,875 |
10,16 |
5,08 |
9,65 |
13,28 |
52,60 |
56,90 |
16,59 |
66,70 |
2,80 |
| 12 B3 |
19,05 |
12,07 |
5,72 |
11,68 |
15,62 |
61,70 |
66,30 |
19,46 |
86,70 |
3,80 |
| 16 B3 |
25,40 |
15,88 |
8,28 |
17,02 |
25,45 |
99,90 |
105,30 |
31,88 |
160,00 |
7,80 |
| 20 B3 |
31,75 |
19,05 |
10,19 |
19,56 |
29,01 |
114,10 |
118,90 |
36,45 |
250,00 |
11,20 |
| 24 B3 |
38,10 |
25,40 |
14,63 |
25,40 |
37,92 |
150,00 |
155,20 |
48,36 |
420,00 |
20,60 |
| 28 B3 |
44,45 |
27,95 |
15,90 |
30,99 |
46,58 |
184,00 |
188,80 |
59,56 |
520,00 |
27,00 |
| 32 B3 |
50,80 |
29,21 |
17,81 |
30,99 |
45,57 |
181,00 |
190,20 |
58,55 |
660,00 |
28,30 |
| 40 B3 |
63,50 |
39,37 |
22,89 |
38,10 |
55,75 |
225,00 |
230,90 |
72,29 |
940,00 |
43,30 |
| 48 B3 |
76,20 |
48,26 |
29,24 |
45,75 |
70,56 |
281,00 |
290,30 |
91,21 |
1500,00 |
72,50 |
| 56 B3 |
88,90 |
53,98 |
34,32 |
53,34 |
81,33 |
327,60 |
340,00 |
106,60 |
2300,00 |
100,00 |
F - obciążenie zrywające (min.)
Q - ciężar 1 mb łańcucha
56 B3 - ogniwa z płytek prostych
|
|
|
|
|
|
|
