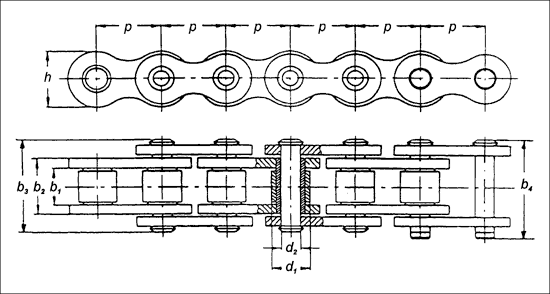

Łańcuchy rolkowe 1
|
|
wg PN-77/M-84168, DIN 8187, ISO-R606
ISO
Nr |
p |
d1
max |
d2
max |
b1
max |
b2
max |
b3
max |
b4
max |
h
max |
F
min. |
Q |
| |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN |
kg/m |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
| 04 B1 |
6,00 |
4,00 |
1,85 |
2,80 |
4,10 |
7,40 |
10,30 |
5,00 |
3,00 |
0,12 |
| 05 B1 |
8,00 |
5,00 |
2,31 |
3,00 |
4,77 |
8,60 |
11,70 |
7,10 |
5,00 |
0,18 |
| 06 B1 |
9,525 |
6,35 |
3,28 |
5,72 |
8,53 |
13,50 |
17,00 |
8,25 |
9,00 |
0,41 |
| 08 B1 |
12,70 |
8,51 |
4,45 |
7,75 |
11,30 |
17,00 |
21,00 |
11,80 |
18,00 |
0,66 |
| 081 B1 |
12,70 |
7,75 |
3,66 |
3,30 |
5,80 |
10,20 |
11,70 |
9,90 |
8,20 |
0,28 |
| 082 B1 |
12,70 |
7,75 |
3,66 |
2,38 |
4,60 |
8,20 |
10,00 |
9,90 |
10,00 |
0,26 |
| 083 B1 |
12,70 |
7,75 |
4,09 |
4,88 |
7,90 |
12,90 |
14,30 |
10,30 |
12,00 |
0,42 |
| 084 B1 |
12,70 |
7,75 |
4,09 |
4,88 |
8,80 |
14,80 |
17,20 |
11,15 |
12,00 |
0,45 |
| 085 B1 |
12,70 |
7,75 |
3,58 |
6,38 |
9,07 |
14,00 |
16,50 |
9,90 |
6,80 |
0,38 |
| 10 B1 |
15,875 |
10,16 |
5,08 |
9,65 |
13,28 |
19,60 |
23,70 |
14,70 |
22,40 |
0,91 |
| 12 B1 |
19,05 |
12,07 |
5,72 |
11,68 |
15,62 |
22,70 |
27,30 |
16,10 |
29,00 |
1,20 |
| 16 B1 |
25,40 |
15,88 |
8,28 |
17,02 |
25,45 |
36,10 |
41,50 |
21,10 |
60,00 |
2,70 |
| 20 B1 |
31,75 |
19,05 |
10,19 |
19,56 |
29,01 |
43,20 |
46,00 |
26,40 |
95,00 |
3,80 |
| 24 B1 |
38,10 |
25,40 |
14,63 |
25,40 |
37,92 |
53,40 |
58,50 |
33,40 |
160,00 |
7,00 |
| 28 B1 |
44,45 |
27,95 |
15,90 |
30,99 |
46,58 |
65,10 |
69,60 |
37,00 |
200,00 |
9,10 |
| 32 B1 |
50,80 |
29,21 |
17.81 |
30,99 |
45,57 |
67,40 |
73,10 |
42,30 |
250,00 |
9,70 |
| 40 B1 |
63,50 |
39,37 |
22,89 |
38,10 |
55,75 |
82,60 |
86,30 |
53,00 |
360,00 |
16,80 |
| 48 B1 |
76,20 |
48,26 |
29,24 |
45,75 |
70,56 |
99,10 |
107,90 |
64,00 |
560,00 |
26,00 |
| 56 B1 |
88,90 |
53,98 |
34,32 |
53,34 |
81,33 |
114,60 |
126,30 |
77,80 |
850,00 |
38,00 |
F - obciążenie zrywające (min.)
Q - ciężar 1 mb łańcucha
56 B1 - ogniwa z płytek prostych
|
|
|
|
|
|
|
